Flashen der FPGA Konfiguartion mit Quartus

1. Voraussetzungen

Bevor du loslegst, brauchst du:

• Einen USB-Blaster (oder kompatibles JTAG-Kabel)
• Eine installierte Version von Intel Quartus Prime
• Die Configware
• Und, natürlich, eine Suska ;)

Quartus herunterladen und installieren

1. Geh auf die offizielle Intel-Seite: https://www.intel.com/content/www/us/en/software/programmable/quartus-prime/download.html

2. Lade die passende Edition herunter (z. B. Quartus Prime Lite – kostenlos).

3. Installiere Quartus, je nach Version unter

   /opt/altera/13.1  oder  /opt/altera/24.1

4. Achte darauf, dass die Programmer-Tools mitinstalliert werden (Programmer, USB-Blaster-Treiber).

2. USB-Blaster einrichten

Unter Linux

1. Stecke den USB-Blaster an.

2. Prüfe, ob er erkannt wird:

   lsusb | grep Altera

   Wenn du etwas wie 09fb:6001 siehst, ist alles gut.

3. Damit du keine Root-Rechte brauchst, leg am besten eine udev-Regel an: Datei /etc/udev/rules.d/99-usb-blaster.rules:

   # File: /etc/udev/rules.d/99-usb-blaster.rules
   # Udev rule for the Altera/Intel USB-Blaster.
   # Ensures the device is readable and writable by all users (or by the 'plugdev' group),
   # allowing programming tools to access it without requiring root privileges.

   # USB-Blaster
   SUBSYSTEM=="usb", ENV{DEVTYPE}=="usb_device", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6001", MODE="0666", SYMLINK+="usbblaster/%k"
   SUBSYSTEM=="usb", ENV{DEVTYPE}=="usb_device", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6002", MODE="0666", SYMLINK+="usbblaster/%k"
   SUBSYSTEM=="usb", ENV{DEVTYPE}=="usb_device", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6003", MODE="0666", SYMLINK+="usbblaster/%k"

   # USB-Blaster II
   SUBSYSTEM=="usb", ENV{DEVTYPE}=="usb_device", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6010", MODE="0666", SYMLINK+="usbblaster2/%k"
   SUBSYSTEM=="usb", ENV{DEVTYPE}=="usb_device", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6810", MODE="0666", SYMLINK+="usbblaster2/%k"

   ACHTUNG! Achte darauf dass die Regeln so wie oben jeweils in einer Zeile stehen.

   Danach folgende Befehle in ein Terminal eingeben:

   sudo udevadm control --reload-rules
   sudo udevadm trigger

Unter Windows

1. Stecke den USB-Blaster an.

2. Wenn er als „Unbekanntes Gerät“ erscheint:

   • Öffne den Geräte-Manager

   • Rechtsklick → Treiber aktualisieren

   • Auf dem Computer nach Treibersoftware suchen

   • Pfad angeben:

     <Quartus-Verzeichnis>\drivers\usb-blaster

3. Danach sollte er als Intel FPGA USB-Blaster angezeigt werden.

3. In Quartus den Programmer öffnen

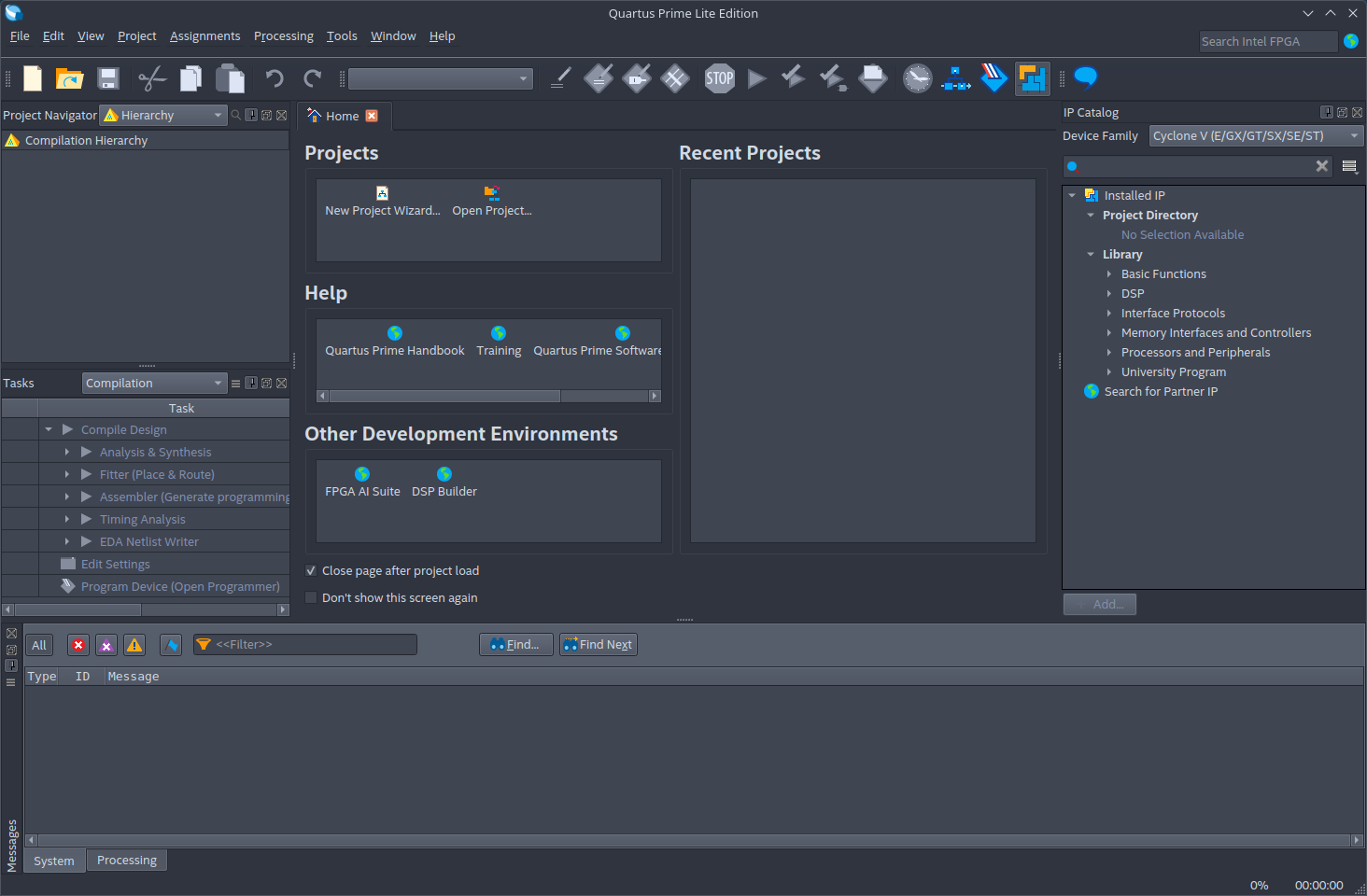

1. Starte Quartus Prime.

2. Gehe oben im Menü auf Tools → Programmer.

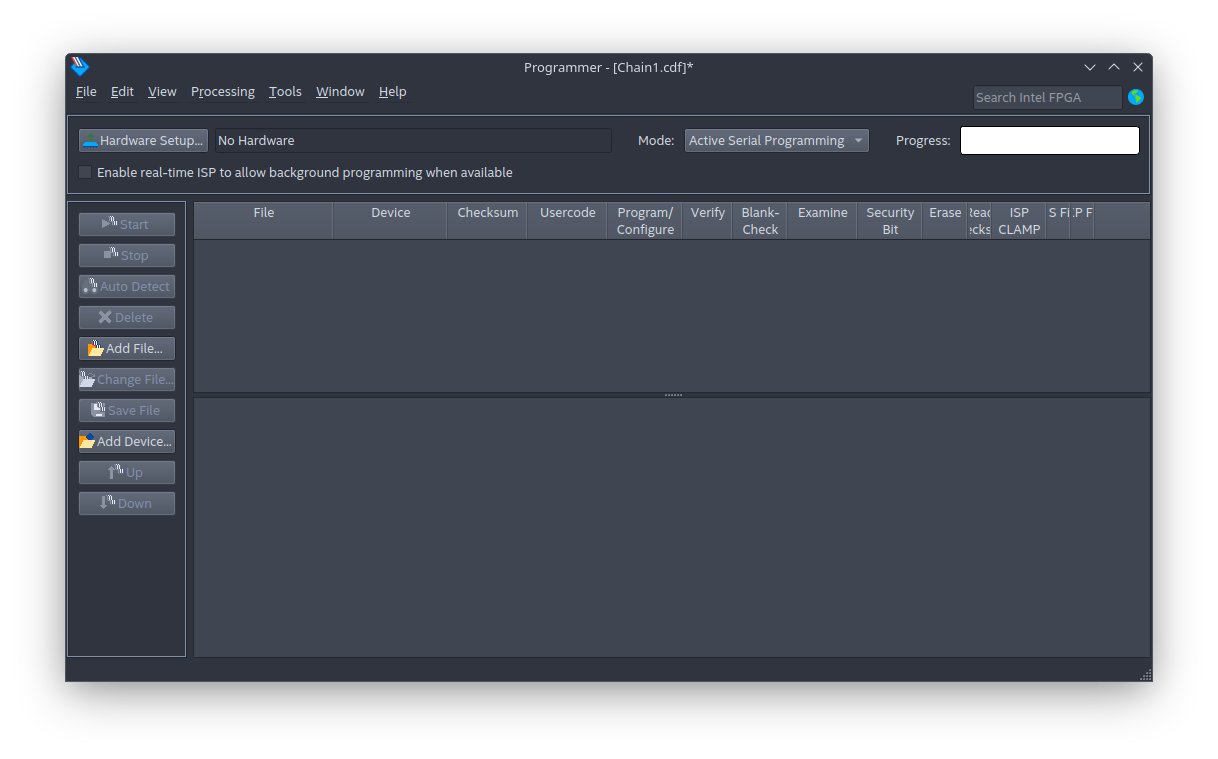

3. Jetzt siehst du das Programmer-Fenster. Hier kannst du:

   • den USB-Blaster auswählen
   • den FPGA automatisch erkennen lassen
   • eine Datei (.sof / .pof) laden
   • und das FPGA programmieren

Programmer einrichten

4. Den USB-Blaster im Programmer auswählen

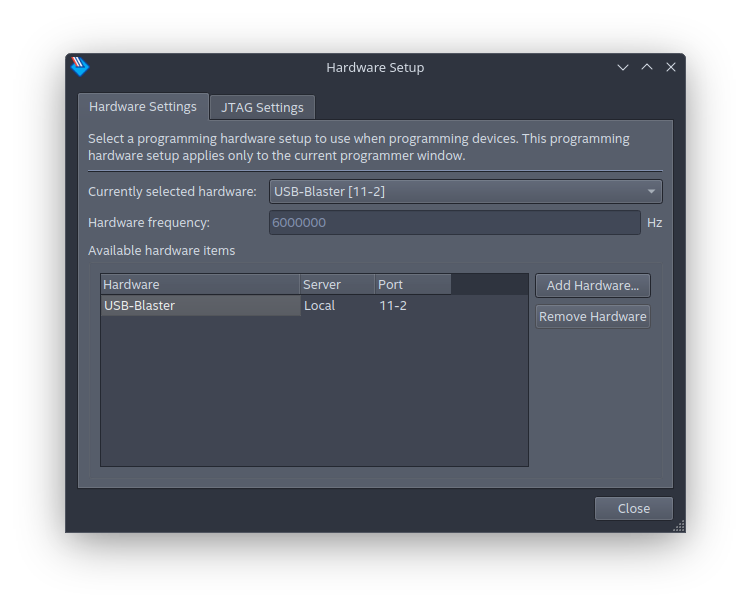

1. Klicke auf Hardware Setup...
2. In der Liste sollte dein USB-Blaster oder USB-Blaster II stehen.
3. Wähle ihn aus und bestätige mit Close.
4. Klicke auf Auto Detect, um zu prüfen, ob dein FPGA erkannt wird.

Wenn kein Gerät auftaucht:

• Prüfe den USB-Blaster-Anschluss.
• Starte Quartus mit Administrator-Rechten (sudo quartus & auf Linux).

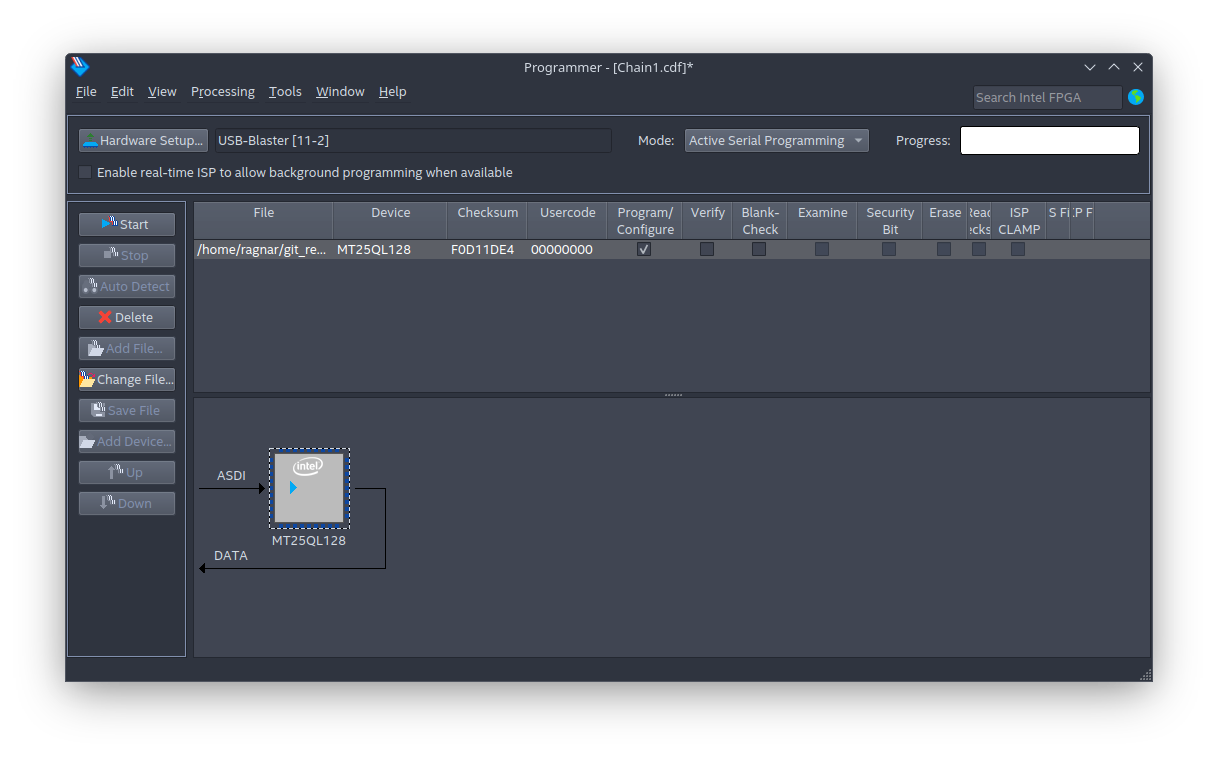

5. FPGA programmieren (Active Serial Programming)

Wenn dein Board per Active Serial (AS) programmiert wird, geh so vor:

1. Klicke im Programmer auf Add File...

2. Wähle deine Datei aus:

   • .sof → lädt direkt in den FPGA (geht verloren, wenn du ausschaltest)
   • .pof → schreibt in den Flash (bleibt dauerhaft gespeichert)

3. Setze den Haken bei Program/Configure.

4. Achte darauf, dass der Modus Active Serial Programming eingestellt ist.

5. Drücke Start.

Quartus zeigt dir dann:

• Erase
• Program
• Verify

Wenn alles klappt, steht am Ende “Successful” – dein FPGA ist programmiert.
